上 海 明 疆 工 貿 有 限 公 司
日本MINEBEA(美蓓亞)電機
特價供應日本MINEBEA(美蓓亞) 42 微型步進電機，型號：17PW-M031-01L，安裝尺寸：42 mm。電壓12-24V，線型：4相6線，步距角：1.875°。 現貨數量：2000臺。
電機尺寸：

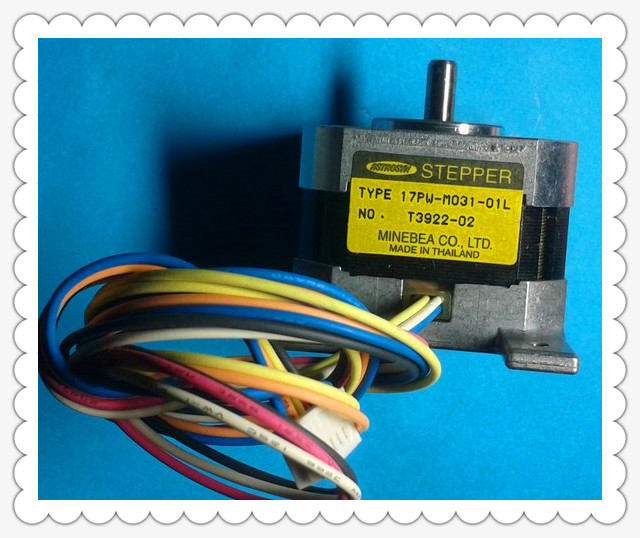

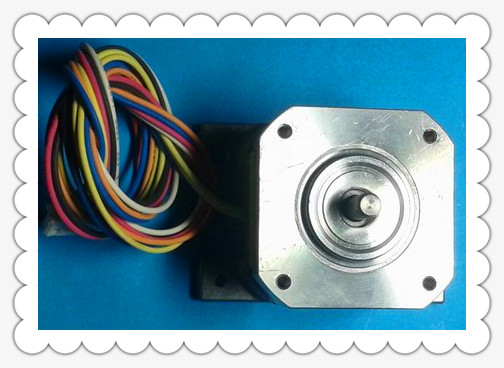

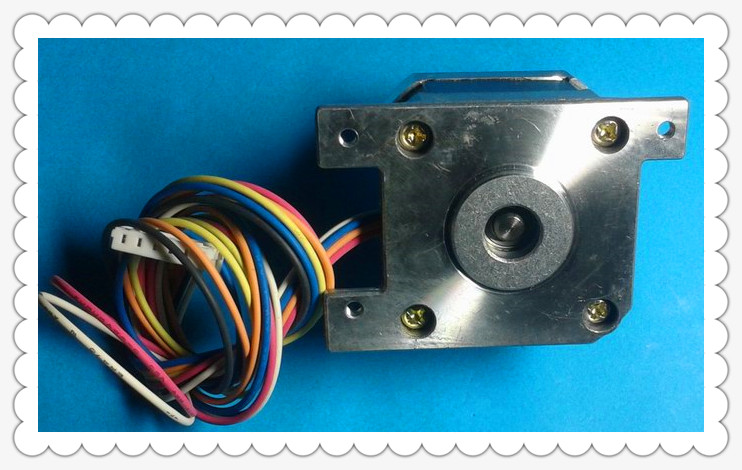

高清實物圖
電機接線說明
黑色和白色為中心抽頭；粉色、黃色、黑色為一組；藍色、棕色、白色為一組。
電機具體接線確認方法
六根線一般是兩組的，先用萬用表表筆接其中一個線，然后依次點其他的線，凡是不通的都是另外一個組的，剩下的兩個是跟你接的這個是一組的，一組里面的三個線，其中一個是中心抽頭，用表筆反復測試三根線，兩者之間電阻最大的是線圈的兩頭抽頭，剩下的就是中心抽頭的。這樣就可以測出所有的線的定義了！結合這個電機，我測了一下，黑白兩根線是中間抽頭，其余的為電機的四相。還有一個問題就是如何確定驅動正轉和反轉的順序問題。一般步進電機的標稱值是沒有電壓這一個參數的，但也有很多的步進電機上面標了，如果是標了電壓值，那么這個標稱值就是最低驅動電壓，比如說標稱值為5V，那么一般就要5V以上的驅動電壓才能帶動負載。所以你要根據你的步進電機的標稱來測試你的電機，我是用24V來進行測試的。
方法如下：1、先把兩個線圈的中心抽頭連接起來并接24V電源的正極(也可以是負極)；
2、用電源負極去碰另外的4個線頭，碰一次，先看電機是正轉還是反轉，如果是正轉，那么再碰下一個，看是反的還是正的，反的就說明這個線不是你目前需要的，正的話，就是了，然后再重新來一次剛才的過程，確認一下。如此這般，就可以確定步進電機的驅動順序了。這里還要介紹一個小細節，就是需要在電機軸上貼個小標簽，以方便觀察電機是否有轉動，我剛開始沒有貼標簽，以為電機沒有轉動呢，比較泄氣，后來想想不對勁，仿佛聽到了電機內部有轉動的響聲啊，后來我就想是不是因為轉動角度比較小，肉眼不容易察覺到，所以我就貼了一個指示標簽在上面，這次果然發現碰線的時候，電機有轉動的角度啦！
步進電機原理
步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制元步進電機件。在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度，稱為“步距角”，它的旋轉是以固定的角度一步一步運行的。可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的；同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。

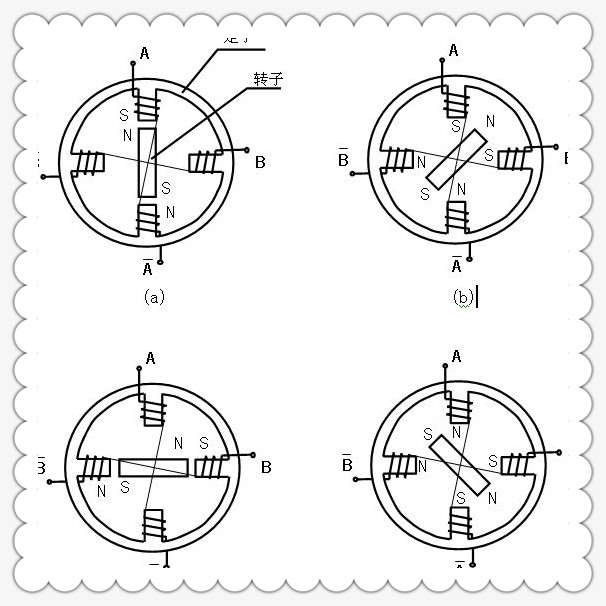

步進電機內部結構：
通過上圖可知，A，~A是聯通的，B和~B是聯通。那么，A和~A是一組a，B和~B是一組b。 不管是兩相四相，四相五線，四相六線步進電機。內部構造都是如此。至于究竟是四線，五線，還是六線。就要看A和~A之間，B和B~之間有沒有公共端com抽線。如果a組和b組各自有一個com端，則該步進電機六線，如果a和b組的公共端連在一起，則是5線的。
步進電機的接線：
如何區分組別，確認步進電機接線：應該用萬用表打表。四線：由于四線沒有com公共抽線，所以，a和b組是絕對絕緣的，不連通的。所以，用萬用表測，不連通的是一組。五線：由于五線中，a和b組的公共端是連接在一起的。用萬用表測，當發現有一根線和其他幾根線的電阻是相當?shù)模敲矗@根線就是公共com端。對于驅動五線步進電機，公共com端不連接也是可以驅動步進電機的。六線：a和b組的公共抽線com端是不連通的。同樣，用萬用表測電阻，發現其中一根線和其他兩根線阻止是一樣的，那么這根線是com端，另2根線就屬于一組。對于驅動四相六線步進電機，兩根公共com端不接先也可以驅動該步進電機的。
步進電機的分類：
步進電機在構造上有三種主要類型：
反應式（Variable Reluctance，VR）、永磁式（Permanent Magnet,PM）和混合式（Hybrid Stepping,HS）。
反應式：定子上有繞組、轉子由軟磁材料組成。結構簡單、成本低、步距角小，可達1.2°、但動態性能差、效率低、發熱大，可靠性難保證。
永磁式：永磁式步進電機的轉子用永磁材料制成，轉子的極數與定子的極數相同。其特點是動態性能好、輸出力矩大，但這種電機精度差，步矩角大（一般為7.5°或15°）。
混合式：混合式步進電機綜合了反應式和永磁式的優點，其定子上有多相繞組、轉子上采用永磁材料，轉子和定子上均有多個小齒以提高步矩精度。其特點是輸出力矩大、動態性能好，步距角小，但結構復雜、成本相對較高。
按定子上繞組來分，共有二相、三相和五相等系列。最受歡迎的是兩相混合式步進電機，約占97%以上的市場份額，其原因是性價比高，配上細分驅動器后效果良好。該種電機的基本步距角為1.8°/步，配上半步驅動器后，步距角減少為0.9°，配上細分驅動器后其步距角可細分達256倍（0.007°/微步）。由于摩擦力和制造精度等原因，實際控制精度略低。同一步進電機可配不同細分的驅動器以改變精度和效果。
